Leiterplatten trennen leicht gemacht!

25. Okt. 2016

NEWS

Daniela Christer

Das Trennen von Leiterplatten oder das Nutzen trennen lässt sich durch die einfach zu handhabende Trennzange bis hin zur automatischen Fräsanlage durchführen.

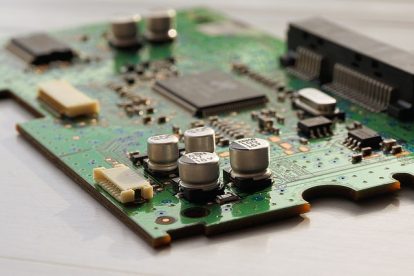

Als Nutzen wird in der elektrischen Verbindungstechnik eine Gesamtleiterplatte bezeichnet, die aus einzelnen Leiterplatten besteht und noch nicht vereinzelt ist.

Hierbei kann die Gesamtleiterplatte identische Schaltungsfunktionen mit gleichem Aufbau enthalten oder es können sich verschiedene Schaltungsfunktionen auf den Einzelleiterplatten befinden.

Ein Fertigungsnutzen umfasst mindestens zwei Einzelleiterplatten. Für die anschließend erforderliche Zerteilung der Platine sind die Begriffe Nutzentrennung bzw. Leiterplatten trennen gebräuchlich.

Hier wollen wir zwei Möglichkeiten vorstellen:

  1. manuelle Leiterplatten-Trennzangen
  2. DPF 200 Leiterplattentrenner

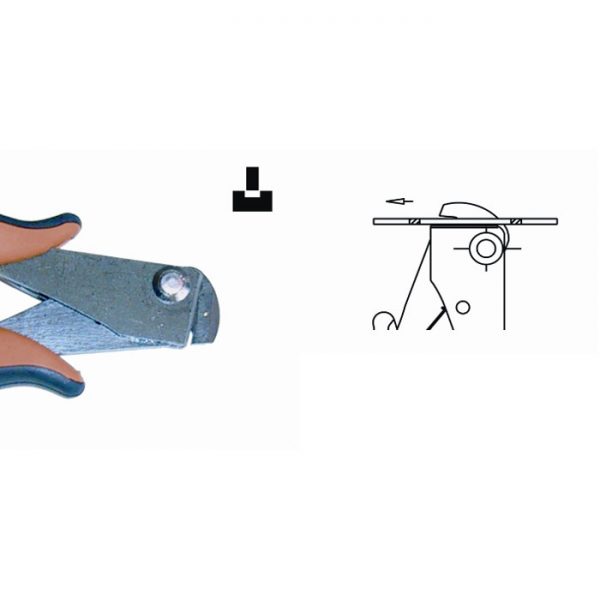

Manuelle Leiterplattentrennzange

Die manuelle Leiterplattentrennzange ist ein Handwerkzeug um größere Blätter von mehreren Leiterplatten schnell und kostengünstig zu trennen. Es ist eine sichere Art, die saubere Schnittflächen hinterlässt.

Der Isthmus (bzw. die Breite des Anbindungssteges) darf hierbei nicht mehr als 2,5 mm betragen und die maximale Leiterplattendicke sollte nicht höher als 2 mm sein.

Die Klingenstärken der Leiterplattentrennzangen beginnen bei 1,5 mm und gehen bis 2,5 mm.  Ideale Kraftübertragung und besonders gute Handhabung durch den bei Piergiacomi-Produkten gewohnten, ergonomischen Griff.

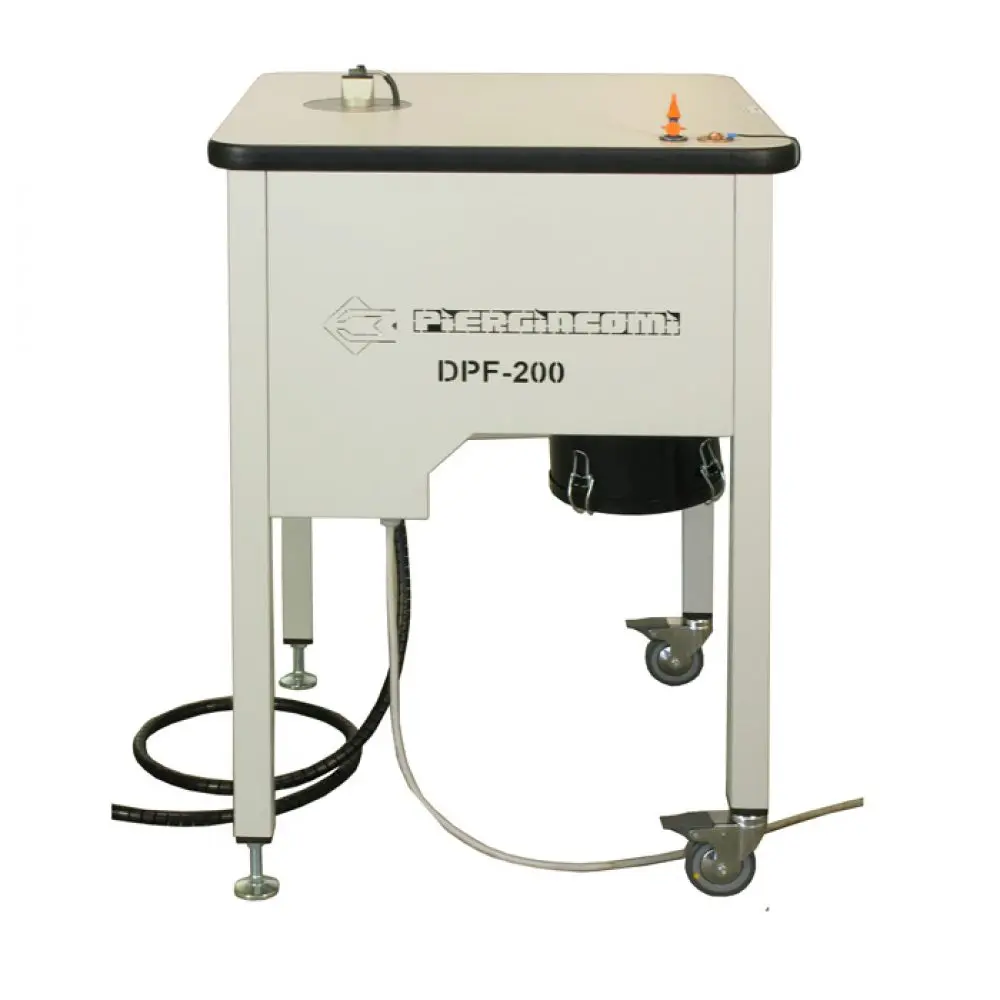

DPF 200 Leiterplattentrennsäge

Dieser neugestaltete Handarbeitsplatz ist ideal, um schnell und sicher Leiterplatten mit einer Säge zu trennen (vor allem wenn die Anschaffung einer automatisierten Anlage zu teuer ist).

Das, zum Patent angemeldete, Schienensystem mit der Säge hilft dem Bediener sauber und bei gleichbleibender Qualität zu arbeiten.

Bereits auf der Leiterplatte angebrachte Bauteile werden nicht beeinträchtigt.

Die Schiene ist austauschbar mit einer Schneidbreite von 1,5mm – 2,5mm, maximale Leiterplattendicke jeweils 2,5 mm.

Diese Leiterplattentrennsäge können Sie direkt und ganz bequem über unseren Toolshop bestellen.

Das folgende kurze Video zeigt sehr schön, wie einfach die Handhabung mit der Trennsäge funktioniert:
